我們來全面介紹防爆撓性連接管。它是防爆電氣系統中一個非常重要且常見的保護性組件。
一、 核心定義
防爆撓性連接管是一種用于爆炸性危險環境的、具有柔韌性的管道連接裝置。它通常由兩端的防爆活接頭和中間的金屬波紋管組成一個整體。
它的主要功能是連接防爆設備(如電機、燈具、接線箱)與剛性防爆鋼管,并利用自身的柔韌性來補償安裝誤差、吸收設備振動、克服熱脹冷縮帶來的應力,從而保護整個管路系統的完整性和安全性。
簡單來說,它是防爆管路系統中的“減震器”和“補償器”。
---
二、 工作原理與核心功能
防爆撓性連接管通過其獨特的設計實現以下功能:
1. 補償位移與吸收振動(核心功能):
· 吸收振動:電機、泵等設備運行時會產生劇烈振動。撓性管的波紋管結構可以有效地吸收和衰減這些振動,防止振動傳遞到剛性管路上,避免連接點松動或管路疲勞斷裂。
· 補償偏差:可以補償安裝過程中難以避免的橫向、軸向和角向的微小偏差,大大降低了安裝難度。
· 克服熱脹冷縮:金屬管道因溫度變化會產生長度變化,撓性管可以自由彎曲來適應這種變化,釋放應力。
2. 維持防爆性能:
· 兩端的防爆活接頭具有精密的隔爆螺紋和密封結構,能確保即使在彎曲狀態下,也不會破壞整個系統的防爆完整性,防止爆炸火焰通過。
3. 提供防護:
· 金屬波紋管本身提供了良好的機械保護,防止電纜被壓傷、割傷或遭受外部沖擊。
· 整體的設計保證了高等級的防護(IP65/IP66/IP67),能有效防止灰塵和水的侵入。
4. 便于安裝與維護:
· 兩端的活接頭設計使得安裝和拆卸非常方便,無需轉動整個管體,簡化了設備檢修和維護流程。
---
三、 主要結構與組件
一個完整的防爆撓性連接管由三部分組成:
1. 防爆活接頭(兩端):
· 通常為金屬(如黃銅、不銹鋼)制造。
· 內部有隔爆螺紋和密封圈,用于與設備和剛性鋼管連接。
· 這是保證防爆性能的關鍵部分。
2. 金屬波紋管(管體):
· 由不銹鋼(如304、316SS)制成,具有極佳的耐腐蝕性、柔韌性和機械強度。
· 波紋狀結構提供了所需的彎曲性和彈性。
3. 內部包覆層:
· 通常在波紋管內壁襯有一層PVC或尼龍護套。其作用是:
· 保護電纜:防止電纜在穿入或設備振動時與金屬波紋管的銳利邊緣摩擦而損壞絕緣層。
· 便于穿線:光滑的內壁使得拉扯電纜更加容易。
---
四、 關鍵特性與優勢
· 高柔韌性:可輕松彎曲到所需角度,適應復雜安裝環境。
· 優異的抗振性:有效保護連接點和電纜,延長系統壽命。
· 高防護等級:通常提供IP66及以上防護,適用于惡劣環境。
· 耐腐蝕:不銹鋼材質使其能用于化工、海洋等腐蝕環境。
· 安全可靠:整體通過防爆認證,確保安全。
· 安裝便捷:節省時間和人工成本。
---
五、 主要應用場景

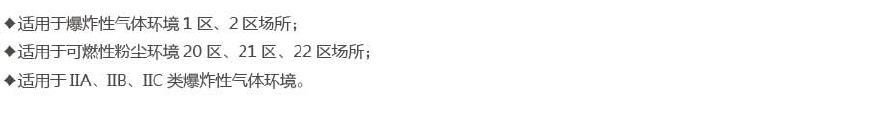

防爆撓性連接管廣泛應用于存在爆炸性氣體或粉塵的1區、2區危險場所,特別是需要克服振動的設備連接處:
· 電動機與泵:這是最經典的應用,用于連接電機接線盒與動力管線,吸收電機運行時的強烈振動。
· 防爆照明燈具:連接燈具與頂棚或壁裝管線,便于調節安裝角度并對抗風載等輕微位移。
· 儀表與閥門:連接壓力變送器、流量計等現場儀表,方便調試和更換。
· 控制箱與操作柱:作為進線管,方便對接。
· 石油平臺、化工廠、制藥廠、糧倉等所有需要防爆的工業領域。
---

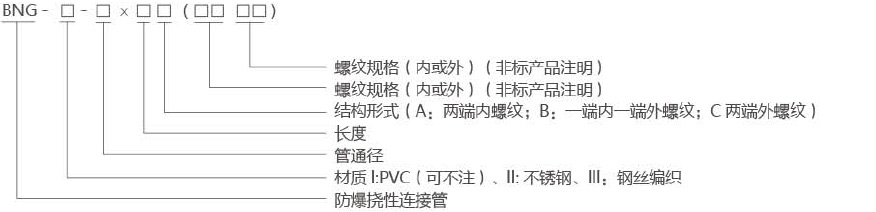

六、 選型與安裝指南

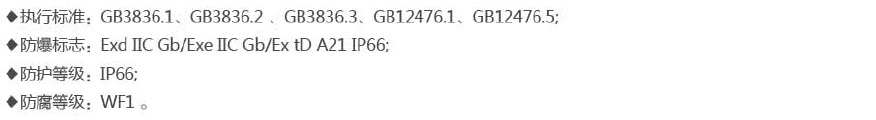

1. 防爆等級匹配:首要原則!確認其防爆標志(如Ex d IIC T6 Gb)適用于現場危險環境。

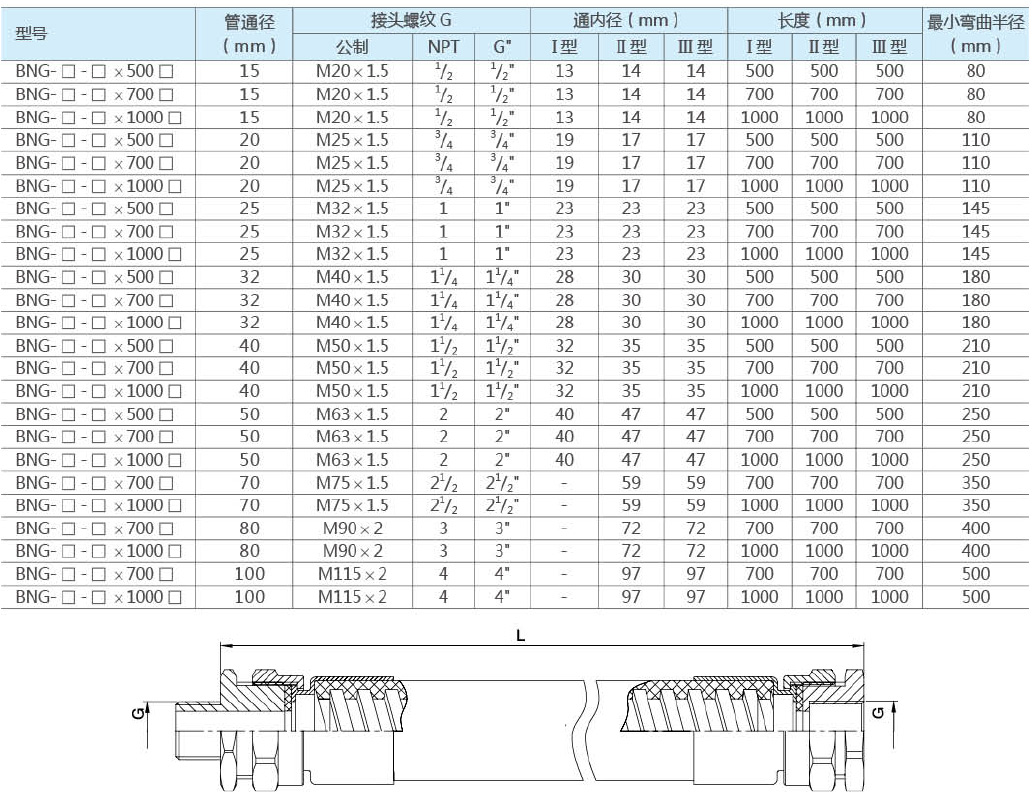

2. 尺寸規格:
· 公稱通徑:如G1/2", G3/4", M20, M25, M32等,必須與設備接口和鋼管接口的螺紋規格完全一致。
· 長度:根據實際連接距離和需要彎曲的程度選擇。
3. 材質選擇:
· 不銹鋼316:用于強腐蝕性環境(化工、海洋、醫藥)。
· 不銹鋼304:用于一般工業腐蝕環境。
· 黃銅:可用于非強腐蝕環境,但不如不銹鋼常用。
4. 防護等級(IP):戶外或潮濕環境至少選擇IP65。
5. 正確安裝:
· 切勿將撓性管極度彎曲或拉伸,應保持其自然彎曲狀態,彎曲半徑不宜過小。
· 務必用工具將兩端的防爆接頭充分擰緊,確保隔爆面結合和密封有效。
· 安裝后,應使其處于松弛狀態,留有吸收位移的余量,而不是處于繃緊的受力狀態。
總結
防爆撓性連接管是連接剛性防爆世界與動態運行設備之間的“安全橋梁”。它巧妙地解決了防爆要求中的“剛”與設備運行中的“柔”之間的矛盾,是確保防爆電氣系統長期、安全、穩定運行不可或缺的關鍵部件。在存在振動的防爆場合,正確選用和安裝撓性管是必不可少的安全措施。
